Beschreibung

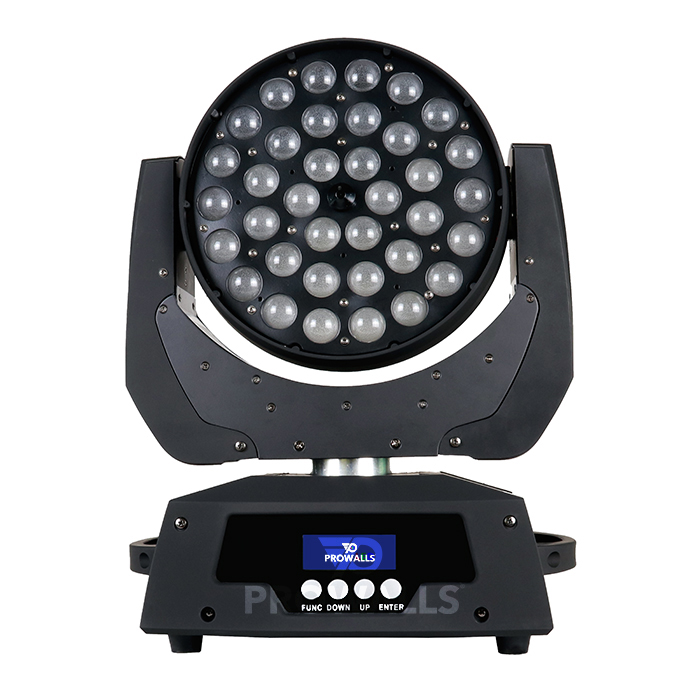

Wäschezoom 36pixel ist ein LED-Bewegungskopf-Strahl- / Waschwirte-Leuchte mit 36x12W RGBW 4-in-1-LEDs, motorisiert 10 ° bis 60 ° Zoom, hervorragende RGBW-Farbmisch- und Farbmarco-Effekte, schnelle und präzise 540 ° -pfanne und 270 ° Neigung Rotation, 8/16-Bit Feinauflösung einstellbare Bewegung, Strobe und wählbare Dimmkurveneffekte
Merkmale
* Strahl, Waschen, Zoom 3-in-1
* 10 ° - 60 ° motorisierter Zoom
* Schnelle und präzise 540 ° PAN / 270 ° Neigung Rotation
* 8/16-Bit-feine Auflösung einstellbare Bewegung
* Strobe und wählbare Dimmkurveneffekte
* Kamera Kein Blinkt unter 256 linearem Dimmen
Beschreibung
Wäschezoom 36pixel ist ein LED-Bewegungskopf-Strahl- / Waschwirte-Leuchte mit 36x12W RGBW 4-in-1-LEDs, motorisiert 10 ° bis 60 ° Zoom, hervorragende RGBW-Farbmisch- und Farbmarco-Effekte, schnelle und präzise 540 ° -pfanne und 270 ° Neigung Rotation, 8/16-Bit Feinauflösung einstellbare Bewegung, Strobe und wählbare Dimmkurveneffekte
Merkmale
* Strahl, Waschen, Zoom 3-in-1
* 10 ° - 60 ° motorisierter Zoom
* Schnelle und präzise 540 ° PAN / 270 ° Neigung Rotation
* 8/16-Bit-feine Auflösung einstellbare Bewegung
* Strobe und wählbare Dimmkurveneffekte
* Kamera Kein Blinkt unter 256 linearem Dimmen
Spezifikation
QUELLE
36x12w RGBW 4-in-1 Edison-LEDs
60.000 Stunden LED-Lebensdauer (möglicherweise in Abhängigkeit von verschiedenen Faktoren)
FUNKTION
Strahl, Waschen, Zoom 3-in-1
10 ° - 60 ° Motorisierter Zoom
Schnelle und präzise 540 ° PAN / 270 ° Neigung Rotation
8/16-Bit-Feinauflösung einstellbare Bewegung
Strobe und wählbare Dimmkurveneffekte
Kamera Kein Blinkt unter 256 linearem Dimmen
Integrierte Programme
Steuerung & Verbindungen
(4) DMX-Kanalmodi (10/14/16 Kanäle)
Intelligentes LCD-Menüanzeige
3Pin / 5Pin DMX IN / OUT
PowerCon Power In / Out
DMX512, AUTO RUN, Sound, Master / Slave
Thermische & elektrische
450w MAX-Stromverbrauch
Eingangsspannung: 100-240V AC / 50-60 Hz
Zulassungen / Bewertungen.
CE | ROHS-kompatibel | IP20.
Paketgröße / Gewicht
16.5 \"(420mm) Länge
12.2 (310mm) Breite
18.7 \"(475mm) Höhe
22 lbs (10 kg) Gewicht
Spezifikation
QUELLE
36x12w RGBW 4-in-1 Edison-LEDs
60.000 Stunden LED-Lebensdauer (möglicherweise in Abhängigkeit von verschiedenen Faktoren)
FUNKTION
Strahl, Waschen, Zoom 3-in-1
10 ° - 60 ° Motorisierter Zoom
Schnelle und präzise 540 ° PAN / 270 ° Neigung Rotation
8/16-Bit-Feinauflösung einstellbare Bewegung
Strobe und wählbare Dimmkurveneffekte
Kamera Kein Blinkt unter 256 linearem Dimmen
Integrierte Programme
Steuerung & Verbindungen
(4) DMX-Kanalmodi (10/14/16 Kanäle)
Intelligentes LCD-Menüanzeige
3Pin / 5Pin DMX IN / OUT
PowerCon Power In / Out
DMX512, AUTO RUN, Sound, Master / Slave
Thermische & elektrische
450w MAX-Stromverbrauch
Eingangsspannung: 100-240V AC / 50-60 Hz
Zulassungen / Bewertungen.
CE | ROHS-kompatibel | IP20.
Paketgröße / Gewicht
16.5 \"(420mm) Länge
12.2 (310mm) Breite
18.7 \"(475mm) Höhe
22 lbs (10 kg) Gewicht
ICH.Diagrammteil:
Eine Funktion
B.up.
C.down.
D.enter.
E.LED Anzeige.
A B C D
Anleitung: Drücken Sie die Taste A-Zyklus von sieben verschiedenen funktionalen Effekten. Drücken Sie B oder C-Taste, um den Wert zu korrigieren. Drücken Sie die D-Taste, um einzugeben.
II.LED-Display-Funktionstabelle
NEIN. | Englischanzeige | Funktionen |
1 | DMX512 Adresse. 001 | Drücken Sie die UP / DOWN-Taste, um den Adresscode einzustellen, drücken Sie die Eingabetaste, um zu speichern. |
2 | Adj rotes Licht 255 | Drücken Sie die UP / DOWN-Taste, um die rote Helligkeit anzupassen, drücken Sie ENTER, um zu speichern. |
3 | ADJ-grüne Licht 255 | Drücken Sie die UP / DOWN-Taste, um die grüne Helligkeit einzustellen, drücken Sie ENTER, um zu speichern. |
4 | AMJ-Blaulicht 255 | Drücken Sie die UP / DOWN-Taste, um die blaue Helligkeit anzupassen, drücken Sie ENTER, um zu speichern. |
5 | Adj weißes Licht 255 | Drücken Sie die UP / DOWN-Taste, um die weiße Helligkeit einzustellen, drücken Sie ENTER, um zu speichern. |
6 | Nebenprogramm 01 | Drücken Sie die UP / DOWN-Taste, um ein integriertes Programm auszuwählen, drücken Sie ENTER, um zu speichern. |
7 | Geschwindigkeit einstellen 16 | Drücken Sie die UP / DOWN-Taste, um die integrierte Programmgeschwindigkeit auszuwählen, drücken Sie die Eingabetaste, um zu speichern. |
8 | TESTMODUS | Drücken Sie die UP / DOWN-Taste, um den Soundsteuerung und den AUTO-Modus einzugeben. |
9 | FOKUS SETZEN | Drücken Sie die UP / DOWN-Taste, um die Entfernung des Fokus festzulegen, drücken Sie ENTER, um zu speichern. |
10 | ZURÜCKSETZEN | Drücken Sie die ENTER-Taste, um den Reset-Prozess anzuzeigen. |
11 | SPRACHE AUSWÄHLEN |
Testmodus: Drücken Sie die UP / DOWN-Taste, um den Tonsteuerungs- und AUTO-Modus auszuwählen.
Wenn Sie den Status des Sprachauswahl verwenden, drücken Sie die UP / DOWN-Taste, um Chinesisch oder Englisch auszuwählen.
III.DMX512-Kanal-Funktion.
Kanal | Funktion | Einleitung |
CH1. | Pfanne | (0-255) Aufwärtsstellung der Krönung, nach unten, nach unten. |
CH2. | Neigung | (0-255) Aufwärtsstellung der Krönung, nach unten, nach unten. |
CH3. | Pan Fine. | Pan 16-Bit (0-255) |
CH4. | Neigen Sie gut | Neigung 16 Bit (0-255) |
CH5. | PAN / TILT-Motordrehzahl | 0-255 Geschwindigkeit wird langsam, 0 ist die schnellste Geschwindigkeit. |
CH6. | Dimmer | (0-255) R / G / B / W-DIMMER, lineares Dimmen, die Helligkeit ist von dunkel bis hell. |
CH7. | Strobe | (0-255) R / G / B / W-Strobe, die Geschwindigkeit ist von langsam bis schnell. |
CH8. | Roter Farbdimmer. | Roter Dimmer, (0-255) lineares Dimmen, die Helligkeit ist von dunkel bis hell. |
CH9. | Grüner Farbdimmer | Grüner Dimmer (0-2550 lineares Dimmen, die Helligkeit ist von dunkel bis hell. |
CH10. | Blauer Farbdimmer. | Blauer Dimmer, (0-255) lineares Dimmen, die Helligkeit ist von dunkel bis hell. |
CH11. | Weißer Farbdimmer. | Weißer Dimmer, (0-255) lineares Dimmen, die Helligkeit ist von dunkel bis hell. |
CH12. | Auswahlfarbe | 0-255 Farbwechsel, (0-20: R + G ++, 21-40: R + B ++, 41-60: G + R ++, 61-80: G + B ++, 81-100: B + G ++, 101-120 : R + G + B ++, 121-140: R + B + G ++, 141-160: B + G + R ++, 161-200: R + B + G ++, 201-220: B + G + R ++, 221-255 : R + B + G ++) |
CH13. | 6 Partitionsplatten der Wahl | 6 Partitionen gleichzeitig aktiviert (0-20), 1 aktivierte Partition (21-60), 2-Partition aktiviert (61-100) 3 Teilen aktiviert (101-140), 4 Partition aktiviert (141-180), 5 Partition Aktiviert (181-220), 6 Partition aktiviert (221-255) |
CH14. | Programm eingebaut | Erster 13-Kanal aktiviert (0-75), wenn DMX groß ist als alle zusätzlichen 10, die einem eingebauten Programm entsprechen. |
CH15. | Reset, Auto-Betrieb und Tonsteuerung | Wenn der DMX-Wert 10 Sekunden ohne Änderung des Executive-Programms (90-64) keine Funktion, (65-128) Auto-Programm, (129-192) Soundsteuerung (193-255) zurücksetzen |
CH16. | Integrierte Programmgeschwindigkeit | 0 bis 255 Geschwindigkeit wird langsam. 0 ist die schnellste Geschwindigkeit. |
CH17. | X / Y Motor Positiv & Negativ aktiviert | (0-64) Keine Funktion (65-128) x Inversion, (129-192) y Inversion, (193-255) x / y Inversion. |
CH18. | Zurücksetzen | (0-128) Der Zoomort fixiert (129-255) Zoom von 0 bis 255 Ändern. |
Bitte verbinden Sie den Controller nach diesem LED-Bewegungskopflicht mit Strom. Wenn das DMX512-Signal von der Steuerung empfangen wurde, ist Signal X verschwunden, in diesem Moment LED-Bewegungskopfleuchte, das von der Steuerung gesteuert wird.
Wenn Sie den Status des Adresscodestatus nicht anschließen, kann, wenn die Steuerung nach vielen miteinander verbundenen Leuchten nicht angeschlossen ist, eine Master- / Slave-Funktion realisiert, eines der Licht betätigen, der REST-Leuchten-Adresscode-Status folgen der Master-Light-Synchronisierung, um das Programm auszuführen. Anschließen des Controllers, die Lichter können mit dem Status des Adressmodus gesteuert werden.
IV.Parameter
Spannung: AC110 ~ 240V 50 / 60Hz
Macht: 432W.
LED Menge: 36pcs * 12W LEDs
Steuermodus: DMX512-Modus, Auto-Modus und Tonsteuerung
Kartonverpackung Größe: 420 * 310 * 475 mm
N.w.: 10 kg
G.w.: 11,7 kg
ICH.Diagrammteil:
Eine Funktion
B.up.
C.down.
D.enter.
E.LED Anzeige.
A B C D
Anleitung: Drücken Sie die Taste A-Zyklus von sieben verschiedenen funktionalen Effekten. Drücken Sie B oder C-Taste, um den Wert zu korrigieren. Drücken Sie die D-Taste, um einzugeben.
II.LED-Display-Funktionstabelle
NEIN. | Englischanzeige | Funktionen |
1 | DMX512 Adresse. 001 | Drücken Sie die UP / DOWN-Taste, um den Adresscode einzustellen, drücken Sie die Eingabetaste, um zu speichern. |
2 | Adj rotes Licht 255 | Drücken Sie die UP / DOWN-Taste, um die rote Helligkeit anzupassen, drücken Sie ENTER, um zu speichern. |
3 | ADJ-grüne Licht 255 | Drücken Sie die UP / DOWN-Taste, um die grüne Helligkeit einzustellen, drücken Sie ENTER, um zu speichern. |
4 | AMJ-Blaulicht 255 | Drücken Sie die UP / DOWN-Taste, um die blaue Helligkeit anzupassen, drücken Sie ENTER, um zu speichern. |
5 | Adj weißes Licht 255 | Drücken Sie die UP / DOWN-Taste, um die weiße Helligkeit einzustellen, drücken Sie ENTER, um zu speichern. |
6 | Nebenprogramm 01 | Drücken Sie die UP / DOWN-Taste, um ein integriertes Programm auszuwählen, drücken Sie ENTER, um zu speichern. |
7 | Geschwindigkeit einstellen 16 | Drücken Sie die UP / DOWN-Taste, um die integrierte Programmgeschwindigkeit auszuwählen, drücken Sie die Eingabetaste, um zu speichern. |
8 | TESTMODUS | Drücken Sie die UP / DOWN-Taste, um den Soundsteuerung und den AUTO-Modus einzugeben. |
9 | FOKUS SETZEN | Drücken Sie die UP / DOWN-Taste, um die Entfernung des Fokus festzulegen, drücken Sie ENTER, um zu speichern. |
10 | ZURÜCKSETZEN | Drücken Sie die ENTER-Taste, um den Reset-Prozess anzuzeigen. |
11 | SPRACHE AUSWÄHLEN |
Testmodus: Drücken Sie die UP / DOWN-Taste, um den Tonsteuerungs- und AUTO-Modus auszuwählen.
Wenn Sie den Status des Sprachauswahl verwenden, drücken Sie die UP / DOWN-Taste, um Chinesisch oder Englisch auszuwählen.
III.DMX512-Kanal-Funktion.
Kanal | Funktion | Einleitung |
CH1. | Pfanne | (0-255) Aufwärtsstellung der Krönung, nach unten, nach unten. |
CH2. | Neigung | (0-255) Aufwärtsstellung der Krönung, nach unten, nach unten. |
CH3. | Pan Fine. | Pan 16-Bit (0-255) |
CH4. | Neigen Sie gut | Neigung 16 Bit (0-255) |
CH5. | PAN / TILT-Motordrehzahl | 0-255 Geschwindigkeit wird langsam, 0 ist die schnellste Geschwindigkeit. |
CH6. | Dimmer | (0-255) R / G / B / W-DIMMER, lineares Dimmen, die Helligkeit ist von dunkel bis hell. |
CH7. | Strobe | (0-255) R / G / B / W-Strobe, die Geschwindigkeit ist von langsam bis schnell. |
CH8. | Roter Farbdimmer. | Roter Dimmer, (0-255) lineares Dimmen, die Helligkeit ist von dunkel bis hell. |
CH9. | Grüner Farbdimmer | Grüner Dimmer (0-2550 lineares Dimmen, die Helligkeit ist von dunkel bis hell. |
CH10. | Blauer Farbdimmer. | Blauer Dimmer, (0-255) lineares Dimmen, die Helligkeit ist von dunkel bis hell. |
CH11. | Weißer Farbdimmer. | Weißer Dimmer, (0-255) lineares Dimmen, die Helligkeit ist von dunkel bis hell. |
CH12. | Auswahlfarbe | 0-255 Farbwechsel, (0-20: R + G ++, 21-40: R + B ++, 41-60: G + R ++, 61-80: G + B ++, 81-100: B + G ++, 101-120 : R + G + B ++, 121-140: R + B + G ++, 141-160: B + G + R ++, 161-200: R + B + G ++, 201-220: B + G + R ++, 221-255 : R + B + G ++) |
CH13. | 6 Partitionsplatten der Wahl | 6 Partitionen gleichzeitig aktiviert (0-20), 1 aktivierte Partition (21-60), 2-Partition aktiviert (61-100) 3 Teilen aktiviert (101-140), 4 Partition aktiviert (141-180), 5 Partition Aktiviert (181-220), 6 Partition aktiviert (221-255) |
CH14. | Programm eingebaut | Erster 13-Kanal aktiviert (0-75), wenn DMX groß ist als alle zusätzlichen 10, die einem eingebauten Programm entsprechen. |
CH15. | Reset, Auto-Betrieb und Tonsteuerung | Wenn der DMX-Wert 10 Sekunden ohne Änderung des Executive-Programms (90-64) keine Funktion, (65-128) Auto-Programm, (129-192) Soundsteuerung (193-255) zurücksetzen |
CH16. | Integrierte Programmgeschwindigkeit | 0 bis 255 Geschwindigkeit wird langsam. 0 ist die schnellste Geschwindigkeit. |
CH17. | X / Y Motor Positiv & Negativ aktiviert | (0-64) Keine Funktion (65-128) x Inversion, (129-192) y Inversion, (193-255) x / y Inversion. |
CH18. | Zurücksetzen | (0-128) Der Zoomort fixiert (129-255) Zoom von 0 bis 255 Ändern. |
Bitte verbinden Sie den Controller nach diesem LED-Bewegungskopflicht mit Strom. Wenn das DMX512-Signal von der Steuerung empfangen wurde, ist Signal X verschwunden, in diesem Moment LED-Bewegungskopfleuchte, das von der Steuerung gesteuert wird.
Wenn Sie den Status des Adresscodestatus nicht anschließen, kann, wenn die Steuerung nach vielen miteinander verbundenen Leuchten nicht angeschlossen ist, eine Master- / Slave-Funktion realisiert, eines der Licht betätigen, der REST-Leuchten-Adresscode-Status folgen der Master-Light-Synchronisierung, um das Programm auszuführen. Anschließen des Controllers, die Lichter können mit dem Status des Adressmodus gesteuert werden.
IV.Parameter
Spannung: AC110 ~ 240V 50 / 60Hz
Macht: 432W.
LED Menge: 36pcs * 12W LEDs
Steuermodus: DMX512-Modus, Auto-Modus und Tonsteuerung
Kartonverpackung Größe: 420 * 310 * 475 mm
N.w.: 10 kg
G.w.: 11,7 kg
