Sports
Prowalls
LED Bildschirm

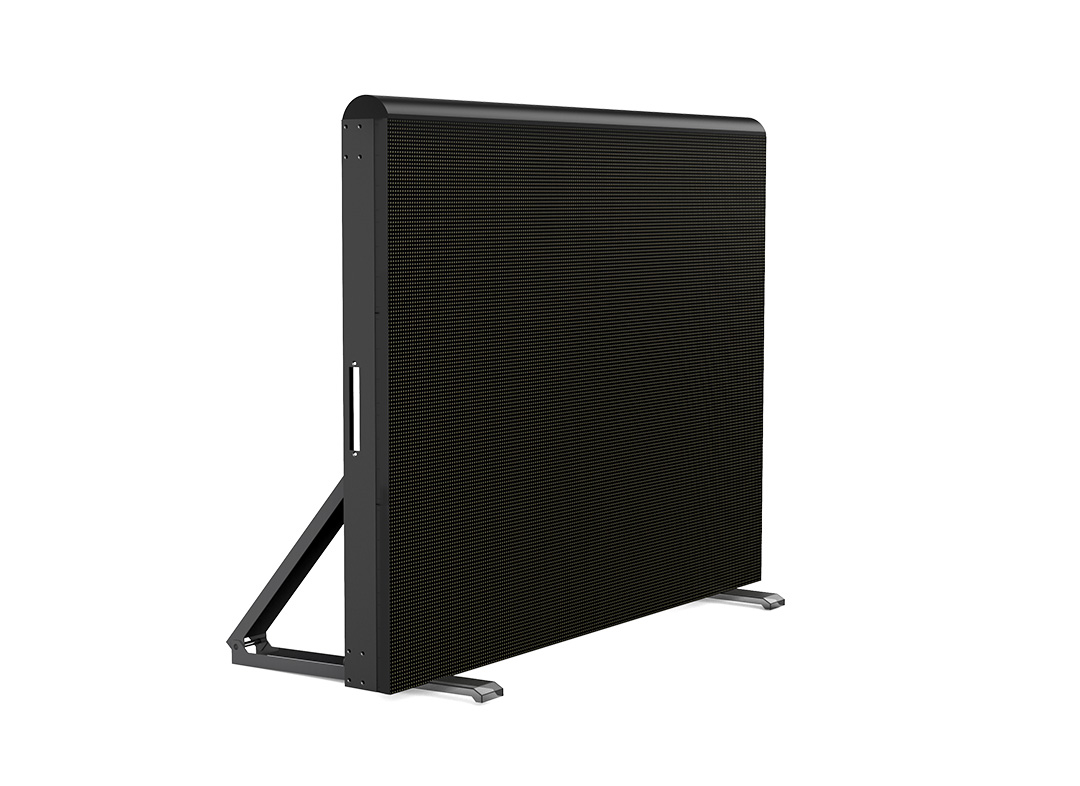

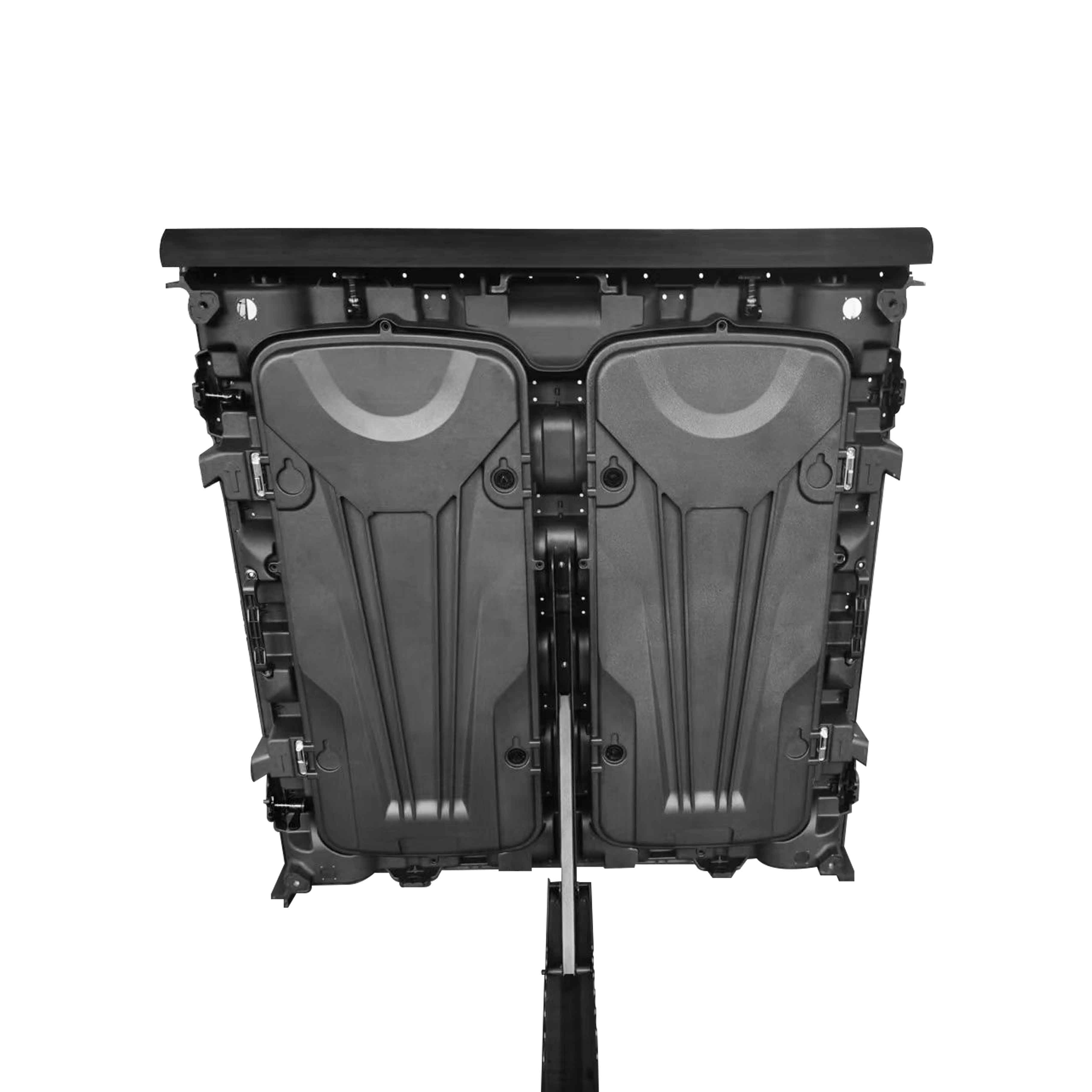

| Kabinett | Sport 1280X987mm Outdoor ip67 | |||||
| NEIN. | P4.2 Außenbereich | P5 im Freien | P6.4 Außenbereich | P8 im Freien | P10 im Freien | |
| LED Parameter | Farbe | RGB | RGB | RGB | RGB | RGB |
| LED-Typ | SMD1515 | SMD1921 | SMD3535 | SMD3535 | SMD3535 | |
| Modul Parameter | Pixelabstand (mm) | P4,2 mm | P5mm | P6,4 mm | P8mm | P10mm |
| Modulgröße (mm) | 320 mm x 320 mm | 320 mm x 320 mm | 320 mm x 320 mm | 320 mm x 320 mm | 320 mm x 320 mm | |
| Modulauflösung (Pixel) | 76 x 76 Pixel | 64 x 64 Pixel | 50 x 50 Pixel | 40 x 40 Pixel | 32 x 32 Pixel | |
| Modulmenge/Einheit | 4 * 3 = 12 Stück | 4 * 3 = 12 Stück | 4 * 3 = 12 Stück | 4 * 3 = 12 Stück | 4 * 3 = 12 Stück | |
| Kabinett Prameter | Schrankgröße (mm) | 50,4 x 38,9 x 3,9 Zoll (1280 x 987 x 100 mm) | 50,4 x 38,9 x 3,9 Zoll (1280 x 987 x 100 mm) | 50,4 x 38,9 x 3,9 Zoll (1280 x 987 x 100 mm) | 50,4 x 38,9 x 3,9 Zoll (1280 x 987 x 100 mm) | 50,4 x 38,9 x 3,9 Zoll (1280 x 987 x 100 mm) |
| Schrankauflösung (Pixel) | 304 x 228 Pixel | 256 x 192 Pixel | 200 x 150 Pixel | 160 x 120 Pixel | 128 x 96 Pixel | |
| Material | Aluminium-Druckguss | Aluminium-Druckguss | Aluminium-Druckguss | Aluminium-Druckguss | Aluminium-Druckguss | |
| Schrankgewicht (Kg) | 35 kg | 35 kg | 35 kg | 35 kg | 35 kg | |
| LED-Bildschirm Parameter | Pixeldichte (Pixel/㎡) | 56407 Pixel/㎡ | 40000 Pixel/㎡ | 24414 Pixel/㎡ | 15625 Pixel/㎡ | 10000 Pixel/㎡ |
| Helligkeit | ≥5500cd/㎡ | ≥6500cd/㎡ | ≥75000cd/㎡ | ≥75000cd/㎡ | ≥75000cd/㎡ | |
| Bildwiederholfrequenz (Hz) | 1920-3840 Hertz | 1920-3840 Hertz | 1920-3840 Hertz | 1920-3840 Hertz | 1920-3840 Hertz | |
| Graustufe | 16bit | 16bit | 16bit | 16bit | 16bit | |
| Fahrmodus | 16 Scannen | 16 Scannen | 16 Scannen | 16 Scannen | 16 Scannen | |
| Durchschn.Energieverbrauch | 250 W/㎡ | 250 W/㎡ | 250 W/㎡ | 250 W/㎡ | 250 W/㎡ | |
| max.Energieverbrauch | 600 W/㎡ | 600 W/㎡ | 600 W/㎡ | 600 W/㎡ | 600 W/㎡ | |
| Der optimale Betrachtungsabstand | 4-150m | 5-150m | 6-200m | 8-250m | 10-300m | |
| Blickwinkel | H:160° V:160° | H:160° V:160° | H:160° V:160° | H:160° V:160° | H:160° V:160° | |
| Wasserwaage | Ja, IP67 | |||||
| Dienstzugriff | Zugang von hinten/vorne | |||||
| MTBF | ≥20.000 Stunden | |||||
| LED Lebensdauer | ≥100.000 Stunden | |||||
| Fortsetzung der Betriebszeiten | ≥72 Stunden | |||||
| Betriebstemperatur/Luftfeuchtigkeit | Temperatur: -20℃~+60℃ Luftfeuchtigkeit: 10 % ~ 90 % relative Luftfeuchtigkeit | |||||
| Lagertemperatur/Luftfeuchtigkeit | -40℃～60℃, 10～90 % relative Luftfeuchtigkeit | |||||
| Eingangssignal | DVI, HDMI, SDI, VGA | |||||
| Zertifizierung | CCC, CE, UL, FCC | |||||
| Kontrollanforderungen | Verbinden Sie sich mit dem Computer | |||||
| Software-Schnittstelle | Per PC, Windows98/2000/NT/XP/Vista | |||||
| Kabinett | Sport 1280X987mm Outdoor ip67 | |||||
| NEIN. | P4.2 Außenbereich | P5 im Freien | P6.4 Außenbereich | P8 im Freien | P10 im Freien | |
| LED Parameter | Farbe | RGB | RGB | RGB | RGB | RGB |
| LED-Typ | SMD1515 | SMD1921 | SMD3535 | SMD3535 | SMD3535 | |
| Modul Parameter | Pixelabstand (mm) | P4,2 mm | P5mm | P6,4 mm | P8mm | P10mm |
| Modulgröße (mm) | 320 mm x 320 mm | 320 mm x 320 mm | 320 mm x 320 mm | 320 mm x 320 mm | 320 mm x 320 mm | |
| Modulauflösung (Pixel) | 76 x 76 Pixel | 64 x 64 Pixel | 50 x 50 Pixel | 40 x 40 Pixel | 32 x 32 Pixel | |
| Modulmenge/Einheit | 4 * 3 = 12 Stück | 4 * 3 = 12 Stück | 4 * 3 = 12 Stück | 4 * 3 = 12 Stück | 4 * 3 = 12 Stück | |
| Kabinett Prameter | Schrankgröße (mm) | 50,4 x 38,9 x 3,9 Zoll (1280 x 987 x 100 mm) | 50,4 x 38,9 x 3,9 Zoll (1280 x 987 x 100 mm) | 50,4 x 38,9 x 3,9 Zoll (1280 x 987 x 100 mm) | 50,4 x 38,9 x 3,9 Zoll (1280 x 987 x 100 mm) | 50,4 x 38,9 x 3,9 Zoll (1280 x 987 x 100 mm) |
| Schrankauflösung (Pixel) | 304 x 228 Pixel | 256 x 192 Pixel | 200 x 150 Pixel | 160 x 120 Pixel | 128 x 96 Pixel | |
| Material | Aluminium-Druckguss | Aluminium-Druckguss | Aluminium-Druckguss | Aluminium-Druckguss | Aluminium-Druckguss | |
| Schrankgewicht (Kg) | 35 kg | 35 kg | 35 kg | 35 kg | 35 kg | |
| LED-Bildschirm Parameter | Pixeldichte (Pixel/㎡) | 56407 Pixel/㎡ | 40000 Pixel/㎡ | 24414 Pixel/㎡ | 15625 Pixel/㎡ | 10000 Pixel/㎡ |
| Helligkeit | ≥5500cd/㎡ | ≥6500cd/㎡ | ≥75000cd/㎡ | ≥75000cd/㎡ | ≥75000cd/㎡ | |
| Bildwiederholfrequenz (Hz) | 1920-3840 Hertz | 1920-3840 Hertz | 1920-3840 Hertz | 1920-3840 Hertz | 1920-3840 Hertz | |
| Graustufe | 16bit | 16bit | 16bit | 16bit | 16bit | |
| Fahrmodus | 16 Scannen | 16 Scannen | 16 Scannen | 16 Scannen | 16 Scannen | |
| Durchschn.Energieverbrauch | 250 W/㎡ | 250 W/㎡ | 250 W/㎡ | 250 W/㎡ | 250 W/㎡ | |
| max.Energieverbrauch | 600 W/㎡ | 600 W/㎡ | 600 W/㎡ | 600 W/㎡ | 600 W/㎡ | |
| Der optimale Betrachtungsabstand | 4-150m | 5-150m | 6-200m | 8-250m | 10-300m | |
| Blickwinkel | H:160° V:160° | H:160° V:160° | H:160° V:160° | H:160° V:160° | H:160° V:160° | |
| Wasserwaage | Ja, IP67 | |||||
| Dienstzugriff | Zugang von hinten/vorne | |||||
| MTBF | ≥20.000 Stunden | |||||
| LED Lebensdauer | ≥100.000 Stunden | |||||
| Fortsetzung der Betriebszeiten | ≥72 Stunden | |||||
| Betriebstemperatur/Luftfeuchtigkeit | Temperatur: -20℃~+60℃ Luftfeuchtigkeit: 10 % ~ 90 % relative Luftfeuchtigkeit | |||||
| Lagertemperatur/Luftfeuchtigkeit | -40℃～60℃, 10～90 % relative Luftfeuchtigkeit | |||||
| Eingangssignal | DVI, HDMI, SDI, VGA | |||||
| Zertifizierung | CCC, CE, UL, FCC | |||||
| Kontrollanforderungen | Verbinden Sie sich mit dem Computer | |||||
| Software-Schnittstelle | Per PC, Windows98/2000/NT/XP/Vista | |||||
Kapitel 1: Sicherheitsvorkehrungen
Kapitel 4: Anweisungen für Frontblende und Fernbedienung
4.1 Frontplattentasten und Schema der Fernbedienung
4.2 Bedienungsanleitung für die Fernbedienung
Kapitel 5: Grundlegende Benutzeranweisungen
5.1 Auswahl der Eingangssignale
5.4 Andere grundlegende Benutzerfunktionen
Kapitel 6: Anweisungen zum Setup-Menü
6.2 Einstellung des Videoeingangssignals
6.3 Textüberlagerungseinstellung
Kapitel 7: Anweisungen zur Fernbedienung
7.2 Anweisungen für die PC-Steuerungssoftware
7.3 APP zur Fernsteuerung verwenden
Kapitel 8: Informationen zum Urheberrecht
Kapitel 1: Sicherheitsvorkehrungen
!Achtung
Im Prozessor liegt Hochspannung an, um unerwartete Gefahren zu vermeiden, öffnen Sie bitte nicht die Abdeckung des Geräts, es sei denn, Sie sind Wartungsarbeiten.
!Warnung
1. Dieses Gerät darf keinen Wasserspritzern oder -spritzern ausgesetzt werden, bitte stellen Sie nichts Wasserhaltiges auf dieses Gerät.
2. Um Brände zu vermeiden, halten Sie dieses Gerät fern von Feuerquellen.
3. Wenn dieses Gerät ungewöhnliche Geräusche, Rauch oder Geruch abgibt, ziehen Sie bitte sofort das Netzkabel aus der Steckdose und wenden Sie sich an den Händler vor Ort.
4. Signalkabel sind nicht Hot-Swap-fähig.
!Vorsicht
1. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie dieses Gerät verwenden, und bewahren Sie es zum späteren Nachschlagen gut auf.
2. Bei Lichteinfall oder wenn Sie das Gerät längere Zeit nicht benutzen, ziehen Sie bitte den Netzstecker aus der Steckdose.
3. Niemand anderes als professionelle Techniker dürfen das Gerät bedienen, es sei denn, sie wurden entsprechend geschult oder stehen unter Anleitung von Technikern.
4. Um Geräteschäden oder Stromschläge zu vermeiden, füllen Sie bitte nichts in die Lüftungsschlitze des Geräts.
5. Stellen Sie das Gerät nicht in der Nähe von Wasserquellen oder an feuchten Orten auf.
6. Stellen Sie das Gerät nicht in der Nähe von Heizkörpern oder an Orten mit hoher Temperatur auf.
7. Um ein Reißen oder Beschädigen der Netzkabel zu vermeiden, behandeln und bewahren Sie sie bitte ordnungsgemäß auf.
8. Bitte ziehen Sie sofort den Netzstecker und lassen Sie das Gerät gegebenenfalls reparieren
1) Flüssigkeitsspritzer auf das Gerät.
2) Das Gerät ist heruntergefallen oder das Gehäuse ist beschädigt.
3) Offensichtliches Fehlverhalten wird festgestellt oder die Leistung verschlechtert sich.
Bitte packen Sie das Produkt vorsichtig aus und prüfen Sie dann, ob alle folgenden Dinge in der Verpackung enthalten sind.Sollte etwas fehlen, wenden Sie sich bitte an den Händler.
Standardzubehör
Das mit diesem LED-Videoprozessor gelieferte Zubehör kann davon abweichen
die im Benutzerhandbuch enthaltenen Zahlen, aber sie gelten für die Regionen, in denen Sie leben. (LED-Sendekarte ist optional)
Kapitel 1: Sicherheitsvorkehrungen
Kapitel 4: Anweisungen für Frontblende und Fernbedienung
4.1 Frontplattentasten und Schema der Fernbedienung
4.2 Bedienungsanleitung für die Fernbedienung
Kapitel 5: Grundlegende Benutzeranweisungen
5.1 Auswahl der Eingangssignale
5.4 Andere grundlegende Benutzerfunktionen
Kapitel 6: Anweisungen zum Setup-Menü
6.2 Einstellung des Videoeingangssignals
6.3 Textüberlagerungseinstellung
Kapitel 7: Anweisungen zur Fernbedienung
7.2 Anweisungen für die PC-Steuerungssoftware
7.3 APP zur Fernsteuerung verwenden
Kapitel 8: Informationen zum Urheberrecht
Kapitel 1: Sicherheitsvorkehrungen
!Achtung
Im Prozessor liegt Hochspannung an, um unerwartete Gefahren zu vermeiden, öffnen Sie bitte nicht die Abdeckung des Geräts, es sei denn, Sie sind Wartungsarbeiten.
!Warnung
1. Dieses Gerät darf keinen Wasserspritzern oder -spritzern ausgesetzt werden, bitte stellen Sie nichts Wasserhaltiges auf dieses Gerät.
2. Um Brände zu vermeiden, halten Sie dieses Gerät fern von Feuerquellen.
3. Wenn dieses Gerät ungewöhnliche Geräusche, Rauch oder Geruch abgibt, ziehen Sie bitte sofort das Netzkabel aus der Steckdose und wenden Sie sich an den Händler vor Ort.
4. Signalkabel sind nicht Hot-Swap-fähig.
!Vorsicht
1. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie dieses Gerät verwenden, und bewahren Sie es zum späteren Nachschlagen gut auf.
2. Bei Lichteinfall oder wenn Sie das Gerät längere Zeit nicht benutzen, ziehen Sie bitte den Netzstecker aus der Steckdose.
3. Niemand anderes als professionelle Techniker dürfen das Gerät bedienen, es sei denn, sie wurden entsprechend geschult oder stehen unter Anleitung von Technikern.
4. Um Geräteschäden oder Stromschläge zu vermeiden, füllen Sie bitte nichts in die Lüftungsschlitze des Geräts.
5. Stellen Sie das Gerät nicht in der Nähe von Wasserquellen oder an feuchten Orten auf.
6. Stellen Sie das Gerät nicht in der Nähe von Heizkörpern oder an Orten mit hoher Temperatur auf.
7. Um ein Reißen oder Beschädigen der Netzkabel zu vermeiden, behandeln und bewahren Sie sie bitte ordnungsgemäß auf.
8. Bitte ziehen Sie sofort den Netzstecker und lassen Sie das Gerät gegebenenfalls reparieren
1) Flüssigkeitsspritzer auf das Gerät.
2) Das Gerät ist heruntergefallen oder das Gehäuse ist beschädigt.
3) Offensichtliches Fehlverhalten wird festgestellt oder die Leistung verschlechtert sich.
Bitte packen Sie das Produkt vorsichtig aus und prüfen Sie dann, ob alle folgenden Dinge in der Verpackung enthalten sind.Sollte etwas fehlen, wenden Sie sich bitte an den Händler.
Standardzubehör
Das mit diesem LED-Videoprozessor gelieferte Zubehör kann davon abweichen
die im Benutzerhandbuch enthaltenen Zahlen, aber sie gelten für die Regionen, in denen Sie leben. (LED-Sendekarte ist optional)
