IP65 54x3W Uplight DJ LED Outdoor Par Licht

Spezifikation

QUELLE

IP-Nr. 54x3w Edison-LEDs, Standard-RGB (18Rred, 18GREEN, 18Bleine), optional RGBW (14Rred, 14Green, 14Blue, 12white), anpassbar

60.000 Stunden LED-Lebensdauer (möglicherweise in Abhängigkeit von verschiedenen Faktoren)

FUNKTION

25 ° -Brammwinkel (optional 15 °, 45 °)

Ausgezeichnetes Farbmischen

Flimmernfreier Betrieb für TV und Film

Elektronischer Strobe- und variable Dim-Kurven

Eingebauter Marcos-Effekt, eingebaute automatisierte Programme

Manuelle Einstellung

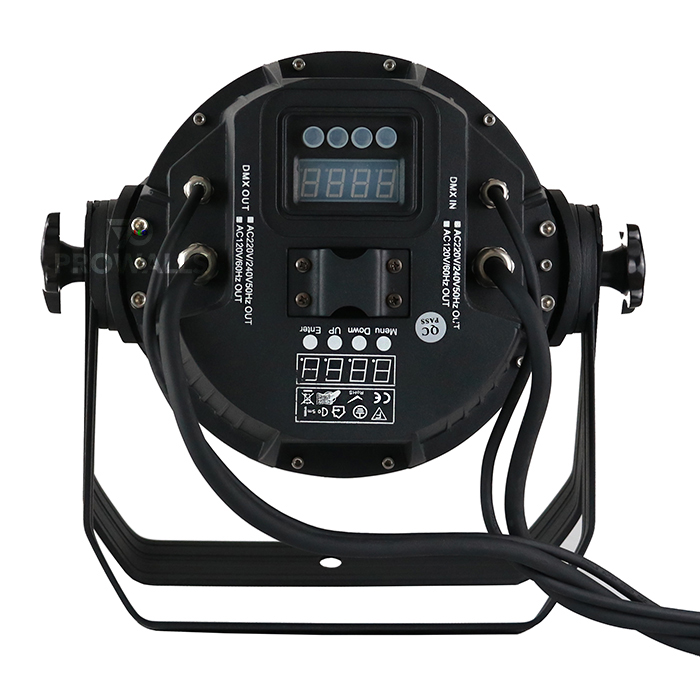

Steuerung & Verbindungen

(1) DMX-Kanalmodi (8 Kanäle)

LCD-Menüanzeige.

Dmx in / raus

Macht ein / aus

DMX512, AUTO RUN, Sound, Master / Slave

Thermische & elektrische

200w max Stromverbrauch

Eingangsspannung: 100-240V AC / 50-60 Hz

Zulassungen / Bewertungen.

CE | ROHS-kompatibel | IP65.

GRÖSSE GEWICHT

11.8 \"(300 mm) Länge

9.8 \"(250mm) Breite

9.8 \"(250 mm) Höhe

22 lbs (10 kg) Gewicht

U n d e r s t a n d i n g d m x

DMX-512.

DMX ist kurz für digitale Multiplex. Dies ist ein universelles Protokoll, das von den meisten Beleuchtungen verwendet wird und

Controller stellt als eine Form der Kommunikation zwischen intelligenten Vorrichtungen her

und Controller. DMX ermöglicht, dass alle Machen und Modelle verschiedener Hersteller sein

miteinander verbunden und von einem einzelnen Controller arbeiten. Dies ist möglich, solange alle

Fixtures und der Controller sind DMX-konform. Ein DMX-Controller sendet die DMX-Daten

Anweisungen an die Fixture, mit der der Benutzer die verschiedenen Aspekte von einem steuern kann

Intelligentes Licht. DMX-Daten werden als serielle Daten gesendet, die von der Fixture bis zur Befestigung fährt

Über Daten \"in \" und Data \"Out \" XLR-Terminals, die sich auf den Befestigungen befinden (die meisten Controller

hat nur Ausgabebuchsen).

DMX-Verknüpfung.

Um eine ordnungsgemäße DMX-Datenübertragung sicherzustellen, verwenden Sie immer die richtigen DMX-Kabel und a

Terminator. Versuchen Sie bei Verwendung mehrerer DMX-Fixaturen den kürzesten Kabelpfad

möglich. Teilen Sie niemals eine DMX-Linie mit einem \"Y \" -Stilanschluss auf. Die Reihenfolge, in der der

Die Geräte sind in einer DMX-Linie angeschlossen, die nicht die DMX-Adressierung beeinflusst. Für

Beispiel; Eine Befestigung zugewiesen, die eine Start-DMX-Adresse von 1 zugewiesen hat, kann irgendwo platziert werden

Die DMX-Kette am Anfang am Ende oder irgendwo in der Mitte. Der dmx.

Der Controller weiß, um Daten zu senden, die an die Adresse 1 zu diesem Gerät zugewiesen sind, egal wo

Es befindet sich in der DMX-Kette. Der IP65 Classic Par 543 kann über DMX-512 gesteuert werden

Protokoll und die DMX-Adresse werden über das Steuerungsmenü eingestellt.

Datenkabel (DMX-Kabel) Anforderungen (für DMX und Primär- / Sekundäroperation)

Ihr Gerät und Ihr DMX-Controller erfordern einen Standard-3-PIN- oder 5-PIN-XLR-Anschluss

für die Dateneingabe und die Datenleistung. Denken Sie auch daran, dass eine DMX-Linie

Muss Gänseblümchen verkettet sein und kann nicht aufgeteilt werden.

DMX-512 Controller-Verbindung

Verbinden Sie das mitgelieferte XLR-Kabel mit dem weiblichen XLR-Ausgang Ihres Controllers und der anderen Seite an den männlichen XLR-Eingang des IP65 Classic Par 543. Das folgende Diagramm veranschaulicht eine typische DMX-512-Verbindung, wenn sich das Gerät im 8-Kanal-Modus befindet. Sie können mehrere Paneele mit der seriellen Verknüpfung zusammenketten. . Seien Sie immer sicher, dass Daisy-Kette Ihre Datenverbindungen ein- und ausgibt, niemals aufteilen oder \"y \" Ihre DMX-Verbindungen.
