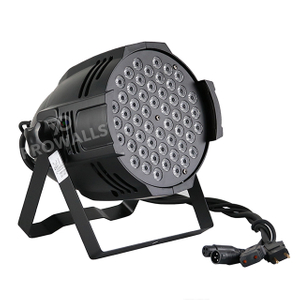

12x10W RGBW kompaktes LED-Außenlicht mit Dimmfunktion

Spezifikation

QUELLE

IP-Nr. 12x12W RGBWA 5-in-1-LEDs oder 12x15W RGBWA-UV 6-in-1-LEDs

60.000 Stunden LED-Lebensdauer (möglicherweise in Abhängigkeit von verschiedenen Faktoren)

FUNKTION

IP65 im Freien bewertet

25 ° -Brammwinkel (optional 15 °, 45 °)

Hervorragendes Farbmischen, über 16 Millionen Arten von Farbmischungen

Flimmernfreier Betrieb für TV und Film

Elektronischer Strobe und variable Dimmkurven

Eingebauter Marcos-Effekt, eingebaute automatisierte Programme

Manuelle Einstellung

Steuerung & Verbindungen

(2) DMX-Kanalmodi (5/9 Kanäle)

LCD-Menüanzeige.

IP bewertet 3Pin DMX IN / OUT

IP-Nennleistung in / aus

DMX512, AUTO RUN, Sound, Master / Slave

Thermische & elektrische

200w max Stromverbrauch

Eingangsspannung: 100-240V AC / 50-60 Hz

Zulassungen / Bewertungen.

CE | ROHS-kompatibel | IP65.

GRÖSSE GEWICHT

11 \"(280mm) Länge

11 \"(240mm) Breite

11.8 \"(300mm) Höhe

22 lbs (10 kg) Gewicht

Betriebsaufachtung

·Verbinden Sie kein Stromkabel mit anderen elektrischen Produkten mit diesem Gerät;

·Verbinden Sie das DMX512-Signalkabel von anderen elektrischen Produkten nicht mit diesem Gerät;

·Stellen Sie immer sicher, dass Sie sich mit der ordnungsgemäßen Spannung anschließen, und dass die Netzspannung, mit der Sie sich anschließen, nicht höher ist als das, das auf der Aufkleber- oder Rückseite des Geräts angegeben ist;

·Immer Boden (Erde) die Fixture elektrisch;

·Trennen Sie während der langen Nichtnutzungsperiode die Hauptleistung des Geräts;

·Versuchen Sie nicht, dieses Gerät zu betreiben, wenn das Netzkabel ausgefranst oder defekt ist;

·In der Einheit befinden sich keine benutzerfreundlichen Teile. Öffnen Sie das Gehäuse nicht oder versuchen Sie keine Reparaturen selbst;

·Die maximale Umgebungstemperatur (TA) beträgt 35 ° C. Betreiben Sie keine Befestigung bei Temperaturen höher als das;

·Die Oberflächentemperatur des Lichts kann auf 65 ° C erreichen, zumindest abkühlen, bevor Sie das Licht betreiben;

·Der Mindestabstand zwischen der Lichtleistung und der beleuchteten Oberfläche muss mehr als 1 Meter betragen. Halten Sie alle brennbaren Materialien (z. B. Stoff, Holz, Papier) mindestens 0,5 Meter vom Gerät entfernt;

·Vermeiden Sie es, direkt in die Lichtquelle zu suchen (insbesondere diejenigen, die an epileptischen Anfällen leiden);

·Montieren Sie dieses Gerät immer in sicherer und stabiler Materie;

·Vergewissern Sie sich, dass die Struktur mindestens das 10-fache des Gewichts aller installierten Geräte aufnehmen kann;

·Stellen Sie sicher, dass alle externen Abdeckungen und Rigging-Hardware sicher befestigt sind und ein genehmigtes Mittel der sekundären Befestigung wie ein Sicherheitskabel verwenden;

·Blockieren Sie den Zugriff unter dem Arbeitsbereich, wenn Sie das Gerät installieren oder entfernen.

·Vermeiden Sie das Licht, wenn Sie das Licht bewegen oder installieren;

·Wenn die Außenkabel des Geräts beschädigt ist, muss er durch Manufaktur, Agent oder einen qualifizierten Techniker ersetzt werden.

1. Signalverbindung

Dieses Licht liefert 3 Pins-Kanonensitze, Pin1 für Signalmasse, Pin2 für Signal-, Pin3 für Signal +.

Der Controller, Licht und Licht werden mit 3 Pins-Signalkabeln nacheinander verbunden.

Sie können den Ausgang des Controllers mit Eingang des ersten Lichts anschließen und den Ausgang des ersten Lichts mit dem Eingang des zweiten Lichts in den DMX-Steuermodus und so eins nacheinander anschließen. Und bitte verbinden Sie die Ausgabe des letzten Lichts mit dem Terminalsitz. Sie können den Controller- und Schaltungsklemmen-Sitz nicht in den Master / Slave-Controller-Modus benötigen.

Sie können ein 120 Ω & 0,25 W-Beständigkeit, um den PIN2 & Pin3 eines männlichen Kanonensteckers einzuführen und zu schweißen, um den Sicherheitsklemmensitz zu erstellen. Der Schutzklemmensitz kann DMX-512-Signalreflex und Interferenz effektiv vermeiden.

Wenn der Ausgang Ihres Controllers einen 5-Pins-Kanonensitz verwendet, verwenden Sie bitte 5 RETIn in 3pins Signalwechselkabel.
